تفاوت کلید محافظ جان RCCB و کلید RCBO چیست؟
پیش از خرید لازم است بدانید کدامیک از این دو کلید برای شما مناسب است، چون قیمت و کاربردشان متفاوت است.
کلید rccb فقط جریان نشتی (اختلاف جریان بین فاز و نول) را تشخیص میدهد و در صورت عبور جریان از بدن انسان یا نشت برق به بدنه، در کسری از ثانیه مدار را قطع میکند؛ اما در برابر اضافهبار و اتصال کوتاه محافظت نمیکند و باید حتماً همراه با یک کلید مینیاتوری (MCB) نصب شود.
کلید rcbo ترکیبی هوشمند از دو محافظت است:
هم مانند RCCB جریان نشتی را قطع میکند و هم مانند کلید مینیاتوری در برابر اضافهبار و اتصال کوتاه حفاظت میکند. یعنی دو دستگاه در یک بدنه که فضای کمتری در تابلو اشغال میکند.
جدول زیر تفاوتهای کلید محافظ جان RCCB و کلید RCBO را خلاصه میکند:
| | |
| | |
حفاظت اضافهبار و اتصال کوتاه | | |
| تابلو بیشتر (RCCB + تعدادی MCB) | |
| حفاظت کلی چند مدار با یک کلید | حفاظت اختصاصی و مجزای هر مدار |
| | |
جمعبندی کاربردی:
اگر بودجه محدود و تعداد مدار زیاد دارید، یک RCCB اصلی در ورودی بههمراه چند MCB مجزا اقتصادیتر است؛ اما اگر میخواهید با قطع یک مدار، بقیهی برق خانه وصل بماند، برای هر خط یک RCBO بگذارید.

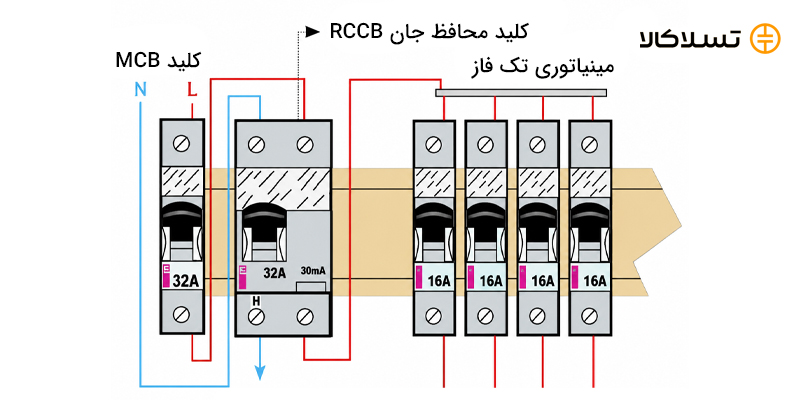

در تصویر زیر شماتیک ساده از نحوه نصب کلید محافظ جان RCCB به همراه کلیدهای مینیاتوری (MCB) در یک تابلو برق تکفاز را میبینید:
تفاوت محافظ جان دو پل و محافظ جان چهار پل
تعداد پل نشان میدهد کلید چند سیم را همزمان قطع میکند و انتخاب آن کاملاً به نوع شبکهی برق شما بستگی دارد، نه سلیقه. برای اینکه اشتباه انتخاب نکنید، هر مورد را جداگانه توضیح میدهیم:
محافظ جان دو پل: یک فاز و یک نول را قطع میکند و مخصوص شبکهی تکفاز (برق خانگی معمولی) است. برای اغلب واحدهای مسکونی همین کافی است.
محافظ جان چهار پل: سه فاز و یک نول را همزمان قطع میکند و مخصوص شبکهی سهفاز است؛ یعنی جایی که موتور سهفاز، آسانسور، کولر گازی بزرگ یا مصارف صنعتی و کارگاهی دارید.
نکتهی مهم: در شبکهی سهفاز حتماً نول هم باید از داخل کلید عبور کند؛ در غیر این صورت محافظ جان نمیتواند اختلاف جریان را درست تشخیص دهد و ممکن است بیدلیل قطع کند.
راهنمای انتخاب محافظ جان دو فاز و سه فاز
برای انتخاب درست، با حوصله این چند مرحله را دنبال کنید تا مطمئن شوید دقیقاً همان چیزی را میخرید که پروژهتان نیاز دارد:
- مرحله 1 – نوع انشعاب را مشخص کنید: اگر کنتور شما تکفاز است به محافظ جان دو فاز (دو پل) نیاز دارید و اگر انشعاب سهفاز دارید، محافظ جان سه فاز (چهار پل) گزینهی درست است. نوع انشعاب را از روی قبض یا کنتور میتوانید تشخیص دهید.
- مرحله 2 – حساسیت (میلیآمپر) را انتخاب کنید: برای حفاظت از جان انسان حساسیت 30 میلیآمپر استاندارد است. برای حفاظت در برابر آتشسوزی در ورودی اصلی از 100 یا 300 میلیآمپر استفاده میشود.
- مرحله 3 – آمپر را متناسب با مصرف بگیرید: آمپر کلید باید برابر یا بزرگتر از مجموع جریان مدارهای زیرمجموعه باشد (در بخش بعد کامل توضیح دادهایم).
- مرحله 4 – برند و اصالت را بررسی کنید: حتماً کلیدی با دکمهی تست، تأییدیهی استاندارد و ضمانت اصالت بخرید. کارشناسان تسلاکالا در این مرحله میتوانند بهترین برند متناسب با بودجهی شما را پیشنهاد دهند.
چگونه آمپر مناسب کلید محافظ جان را انتخاب کنیم؟
این یکی از مهمترین سؤالهای کاربران است. اگر آمپر را کمتر از مصرف انتخاب کنید، کلید بیدلیل و مکرر قطع میکند؛ و اگر خیلی بزرگتر بگیرید، هم هزینهی اضافی دادهاید و هم ممکن است هماهنگی حفاظتی بههم بخورد. قاعدهی ساده این است: آمپر محافظ جان را یک پله بالاتر از بزرگترین کلید مینیاتوری زیرمجموعه انتخاب کنید. جدول زیر یک راهنمای سریع برای مصارف رایج است:
| | |
| | |
خانهی بزرگ (کولر گازی، اجاق برقی) | | |
| | |
ورودی اصلی ساختمان (ضدحریق) | | |

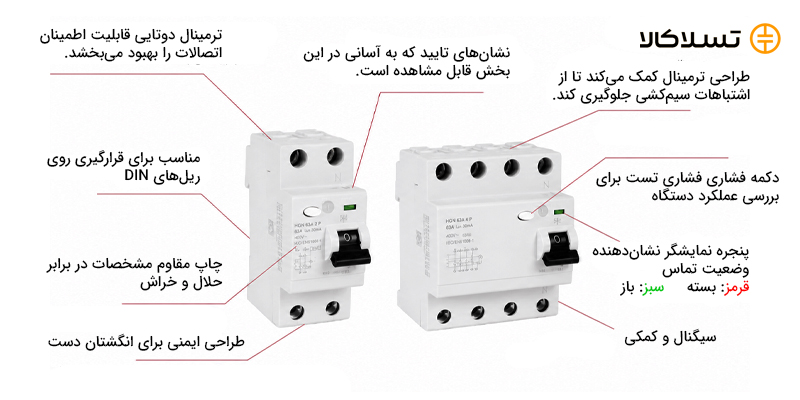

ساختار و اجزای کلید محافظ جان دو پل و چهار پل را در ادامه میبینید:
توجه: آمپر و حساسیت (میلیآمپر) دو چیز کاملاً متفاوتاند و نباید با هم اشتباه شوند؛ آمپر به ظرفیت جریان و حساسیت به میزان نشتی قابل تشخیص مربوط است.
کلید محافظ جان یا کلید مینیاتوری؟ کدام مناسب پروژه من است؟
این دو کلید رقیب هم نیستند، بلکه مکمل یکدیگرند و یک تابلو استاندارد باید هر دو را داشته باشد. تفاوتشان را ساده بیان میکنیم:
| | |
| نجات جان در برابر برقگرفتگی | برقگرفتگی حفاظت سیم و دستگاه از اضافهبار و اتصال کوتاه |
| | |
| | |
| | |
اگر به دنبال راهحل یکپارچه هستید، RCBO هر دو وظیفه را همزمان انجام میدهد. برای انتخاب ترکیب درست تابلو، از مشاورهی رایگان تسلاکالا کمک بگیرید.
بهترین کلید محافظ جان برای ساختمانهای مسکونی
برای ساختمانهای مسکونی، بهترین انتخاب معمولاً یک محافظ جان دو پل با حساسیت 30 میلیآمپر و آمپر متناسب با انشعاب واحد است. در ساختمانهای چند واحدی توصیه میشود برای هر واحد یک محافظ جان مجزا نصب شود تا قطع برق یک واحد روی بقیه اثر نگذارد.
هنگام خرید حتماً به اصالت برند، وجود دکمهی تست (Test) و تأییدیهی استاندارد توجه کنید. در تسلاکالا مدلهای متنوعی از برندهای معتبر با ضمانت اصالت موجود است؛ همین حالا میتوانید مدل مناسب واحد خود را انتخاب و سفارش دهید و در صورت نیاز از مشاورهی کارشناسان ما بهره ببرید.
سوالات متداول درباره کلید محافظ جان
- هر چند وقت یکبار باید دکمهی تست محافظ جان را بزنیم؟
توصیه میشود ماهی یکبار دکمهی تست را فشار دهید؛ اگر کلید فوراً قطع شد یعنی سالم است. اگر قطع نشد باید بلافاصله تعویض شود.
- چرا محافظ جان من مدام قطع میکند؟
معمولاً بهدلیل نشتی جریان در یکی از دستگاهها، رطوبت در سیمکشی، اتصال اشتباه نول یا فرسوده بودن خود کلید است. مدارها را یکییکی وصل کنید تا منبع نشتی مشخص شود.
- آیا محافظ جان جای کلید مینیاتوری را میگیرد؟
خیر، مگر اینکه از RCBO استفاده کنید که هر دو وظیفهی حفاظت جان و حفاظت اضافهبار را همزمان انجام میدهد.
- حساسیت 30 میلیآمپر بهتر است یا 100 میلیآمپر؟
برای حفاظت از جان انسان حتماً 30 میلیآمپر؛ مدلهای 100 و 300 میلیآمپر بیشتر برای حفاظت در برابر آتشسوزی و در ورودی اصلی کاربرد دارند.
- اگر آمپر محافظ جان را بزرگتر از نیاز بگیرم مشکلی پیش میآید؟
آمپر بزرگتر خطر مستقیمی ندارد چون حفاظت جان به حساسیت (میلیآمپر) بستگی دارد، اما هزینهی بیشتری میپردازید و باید با آمپر کلید اصلی هماهنگ باشد.
- محافظ جان را در ابتدای تابلو نصب کنیم یا انتها؟
معمولاً بعد از کلید اصلی و پیش از کلیدهای مینیاتوری مدارها نصب میشود تا همهی خطوط زیرمجموعه را پوشش دهد.
- آیا محافظ جان برای سیستم بدون سیم ارت (اتصال زمین) هم کار میکند؟
بله، محافظ جان حتی بدون ارت هم نشتی جریان از بدن انسان را تشخیص میدهد؛ اما وجود سیستم ارت استاندارد ایمنی را کاملتر میکند.
- تفاوت محافظ جان AC و A در چیست؟
تیپ AC فقط جریان نشتی متناوب را تشخیص میدهد، اما تیپ A علاوه بر آن جریان نشتی پالسی/نیمموج را هم شناسایی میکند و برای دستگاههای الکترونیکی و اینورتری مناسبتر است.
- آیا نصب محافظ جان نیاز به برقکار دارد؟
بله، برای ایمنی و اتصال درست فاز و نول، نصب باید توسط برقکار مجاز انجام شود. اتصال اشتباه نول باعث قطع مکرر یا عملکرد نادرست میشود.
- چطور از خرید محافظ جان اصل مطمئن شوم؟
از فروشگاه معتبر با ضمانت اصالت خرید کنید و به کیفیت چاپ، دکمهی تست سالم و تأییدیهی استاندارد دقت کنید. تسلاکالا اصالت کالا را تضمین میکند.
