لیست قیمت و مشخصات تابلو برق کنتوری (تابلو برق ساختمان)
تابلو برق کنتوری، تابلو برق خانگی یا تابلو برق ساختمان، تابلوهایی هستند که جهت حفاظت از کنتورها و تجهیزات داخلی تابلوهای برق مورد استفاده قرار میگیرند. در تابلو کنتور برق میتوان تجهیزاتی همچون فیوزها، چراغ سیگنال و انواع کنتور را مشاهده کرد. کنتور برق در این تابلوها، برای اندازهگیری مصرف برق در ساختمانها نصب میگردد.
این کنتورها پس از اندازهگیری مصرف برق در واحد زمان، مقدار را به صورت دیجیتالی نمایش میدهند. میتوان گفت تابلو برق ساختمان دو وظیفه تامین ایمنی و اندازهگیری مصرف برق را بر عهده دارد.
در ساختمانها برای هر واحد به صورت جداگانه یک کنتور تعبیه میشود. کنتورها هم میتوان هم به صورت تکفاز و هم به صورت سهفاز قرار داده میشوند.
تابلو برق خانگی در مدلهای روکار، توکار و ایستاده نصب میشوند. شرکت تسلاکالا در تلاش است تا با توجه به استانداردهای روز دنیا و ایران در زمینه تابلو برق کنتوری و با مناسبترین قیمت تابلو برق، نظر شما مهندسین گرامی را جلب کند.

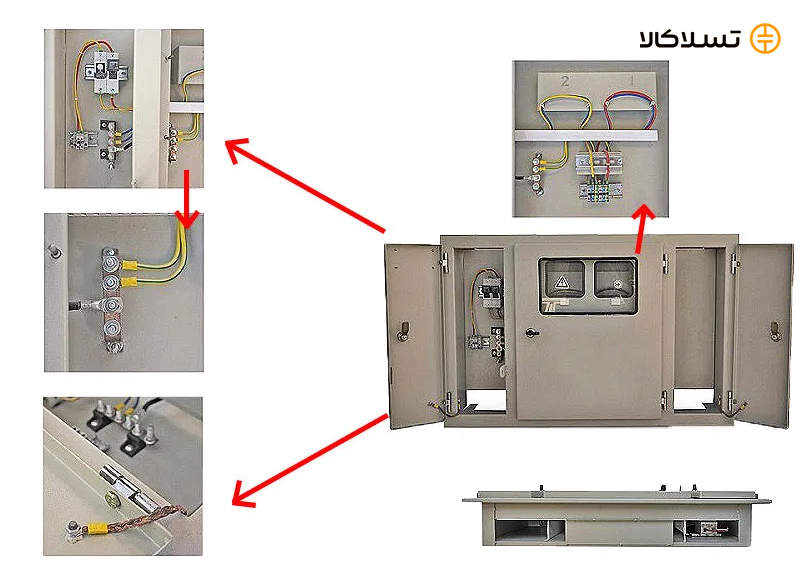

نمای کلی تابلو کنتور برق را در تصاویر زیر مشاهده میکنید:
انواع تابلو برق خانگی (کنتوری)
تابلو برق خانگی را معمولا با نامهای مختلفی از جمله تابلو کنتوری،تابلو کنتور برق و جعبه کنتور میشناسند. تابلو برق ساختمان بر اساس عبور جریان به دو دسته تقسیم میشوند:
این تابلوها برای ساختمانهایی با مصرف برق کم ترجیح داده میشود و جریان برق را در یکفاز اندازهگیری میشود. معمولا داخل تابلوهای تک کنتوری از یک کنتور و خروجی تشکیل میشود.
تابلو برق کنتوری سهفاز برای ساختمانهایی با تجهیزات پرمصرف استفاده میشود و جریان در سه فاز اندازهگیری میشود. در هر دو حالت وظیفه حفاظت از تجهیزات و اندازهگیری بر عهده تابلو برق کنتوری است. تابلوهای دو یا سه کنتوری از یک ورودی، کنتور و خروجی تشکیل میشوند.
بخش ورودی این تابلوها شامل دریچه ورودی کابل انشعاب است که در قسمت پایین تابلو قرار میگیرد. برای نصب تابلوهای روکار از گلند تابلویی و برای تابلوهای توکار از بست کابل مناسب استفاده میکنند.
در قسمت کنتور، از یک صفحه نگهدارنده کنتور، که توسط پیچ خودکار به بدنه تابلو محکم میشود.
تابلو برق ساختمان معمولا به صورت سفارشی یا نیاز مشتری تهیه میشوند. تسلاکالا تامینکننده انواع تابلوهای برق کنتوری دارای تاییدیه اداره برق میباشد.
تابلوهای برق ساختمان دارای تاییدیه، از نظر فنی، اندازه و سایز و اتصالات و تجهیزات برقی، با استانداردهای ملی و بینالمللی سازگار هستند.
فروش تابلو برق ساختمان

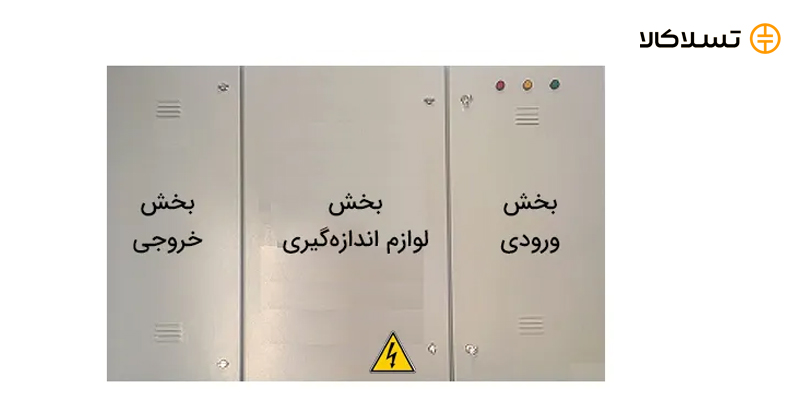

به طور کلی تابلو کنتوری به سه دسته اصلی تقسیم میشوند که به صورت زیر است:
- بخش ورودی (شامل کلیدها، شینهها و خازن)
- بخش کنتور(شامل کنتورهای تکفاز و سهفاز)
- بخش خروجی (کلیدهای اتوماتیک و شینه ارت)
بخش ورودی که شامل درب، روبند و نحوه چیدمان تجهیزات است. در روی درب، چراغ سیگنال، دو عدد قفل زیمنسی قابل پلمپ و چهار ردیف هواکش کرکرهای قرار دارد. علامت خطر به صورت مثلی شکل و از جنس فلز نیز در روی درب قرار میگیرد.
ﺟﻬﺖ رﻋﺎﯾﺖ IP ﺗﺎﺑﻠﻮﻫﺎ، ﻫﻮاﮐﺶﻫﺎ دارای ﻃﺮاﺣﯽ و ﻓﯿﻠﺘﺮ ﻣﻨﺎﺳﺐ ﻣﯽﺑﺎﺷﻨﺪ. روبند یا روبنده در واقع درب کوچکی است که برای حفاظت بیشتر هنگام استفاده مهندسین، روی تجهیزات داخل تابلو برق کنتوری قرار میگیرد. نحوی چیدمان تجهیزات در تابلوها هم نکته بسیار مهمی است برای مثال خازنها در فسمت پایین تابلو قرار میگیرند.
در بخش دوم، محل نصب کنتورها مشخص میشود. ویژگی این بخش به صورت زیر است:
- طراحی تابلو کنتورها بر عهده شرکت توزیع است.
- محل نصب این تابلوها نزدیک به درب ورودی است که با هماهنگی سازمان توزیع و ناظر پروژه نصب میگردد.
- در مجتمعات بزرگ و تجاری به هیچ عنوان تابلو کنتور در طبقات جانمایی نمیشوند.
بعد از آشنایی با دو بخش ورودی و کنتورها، نوبت به بخش خروجی این تابلو برق میرسد.
در این قسمت که خروجی تابلو کنتوری است، معمولا نقشه تابلو، در قسمت داخلی درب تعبیه میشود. برﭼﺴﺐ ﻓﯿﻮزﻫﺎی ﺧﺮوﺟﯽ، ﺑﺮ روی روﺑﻨﺪ ﺧﺮوﺟﯽ و ﺑﻪ ﺻـﻮرت ﻣـﻨﻈﻢ در ﺳـﻤﺖ ﺧﺮوﺟـﯽ ﮐﻠﯿـﺪﻫﺎی ﻣﯿﻨﯿﺎﺗﻮری ﻧﺼﺐ ﻣﯽﺷﻮد.
ﺷﯿﻨﻪ ارت در ﻗﺴﻤﺖ ورودی و ﺧﺮوﺟﯽ ﻧﺼﺐ و اﺗﺼﺎﻻت آن ﺑﺮﻗﺮار ﻣﯽ ﺷﻮد. ﻫﻤﭽﻨﯿﻦ ﺷﯿﻨﻪ ارت در اﻣﺘﺪاد و راﺳﺘﺎی ﮐﻠﯿﺪﻫﺎی ﻣﯿﻨﯿﺎﺗﻮري از ﮐﻼف ﻗﺴﻤﺖ ﺧﺮوﺟﯽ و داﮐﺖ ﺧﺮوﺟﯽ ﻧﺼﺐ ﻣﯽ ﺷﻮد.
لیست قیمت تابلو کنتور برق
حال که با تابلو برق کنتوری آشنا شدیم، در مورد عواملی که در قیمت یک تابلو برق خانگی یا همان تابلو برق ساختمان موثر هستند نیز اطلاعاتی را به شما خواهیم داد.
کیفیت بدنه تابلو، کیفیت رنگ، یراق آلات، سیم و کابل، برند کلیدهای استفاده شده در تابلو، ابعاد و تعداد کنتور، در قیمت تابلو برق کنتوری بسیار اثرگذار است.
قطعا ابعاد تابلو که در واقع وابسته به تعداد کنتور است، نقش مهمی در قیمت تابلو برق خانگی دارد. این تعداد از یک تا 30 کنتور تعریف میشود. جعبه کنتورهای ساختمان را بر اساس تعداد کنتور یک ساختمان میسازند. نحوه شمارش و نامگذاری این تابلو برقها به صورت تعداد کنتور آنها است.
خوب است این نکته هم بدانید که معمولا از فولاد، آلومینیوم، قطعات الکتریکی و سیم و کابل در ساخت تابلوهای برق استفاده میشود.
تابلو کنتوری در ایران
صنعت تابلو برق امروزه دارای پیشرفت چشمگیری است. مهندسین و مختصصین در تلاشاند تا پیشرفت علم و متناسب با نیاز مشتری نسل جدید کنتورها را تولید کنند. یکی از این پیشرفتها، ساخت کنتور تکفاز هوشمند ریلی، مدل IRANTECH است که مورد تایید توانیر هم میباشد.
این کنتور تکفاز، دارای پورت الکتریکی RS485 است. این آپشن باعث میشود امکان دسترسی از راه دور را به ماموران قرائت میدهد. برخی از ویژگیهای این تکنولوژی جدید به صورت زیر است:
- ثبت وقایع و رخدادهای متعدد
- ثبت تعداد دفعات قطع و وصل برق
- مدیریت بار و محدودکننده مصرف
- درپوش ترمینال شفاف یکپارچه و قابل نصب
- طراحی زیبا با قابلیت نصب آسان روی ریل در تابلوها
- درجه حفاظت IP52
چگونه تابلو کنتور برق مناسب پروژه خود را انتخاب کنیم؟
برای انتخاب درست، با حوصله به این پرسشها پاسخ دهید؛ جواب آنها تقریباً مدل دقیق تابلوی شما را مشخص میکند:
چند کنتور نصب میشود؟ تعداد واحدهای ساختمان، ظرفیت تابلو (تعداد کنتور) را تعیین میکند. یک ظرفیت اضافه برای برق مشاعات در نظر بگیرید.
محل نصب کجاست؟ داخل ساختمان یا فضای باز؟ برای فضای باز حتماً تابلوی ضدآب با IP بالاتر لازم است.
انشعاب تکفاز است یا سهفاز؟ این مورد ابعاد و نوع تابلو و محل کلیدها را مشخص میکند.
استاندارد اداره برق منطقه چیست؟ ابعاد و نوع تابلوی مورد قبول توزیع برق در هر شهر ممکن است کمی متفاوت باشد؛ این نکته را حتماً پیش از خرید بررسی کنید.
اگر پاسخ این پرسشها برایتان روشن نیست، کارشناسان تسلاکالا با چند سؤال ساده مدل درست را برای شما مشخص میکنند.
انواع تابلو برق بر اساس محل نصب
بر اساس محل نصب، دو گروه اصلی داریم که تفاوتشان در مقاومت محیطی است:
تابلوی داخلی (Indoor): سبکتر و ارزانتر؛ مناسب نصب در راهپله یا داخل ساختمان که در معرض باران و گرد و غبار نیست.
تابلوی بیرونی (Outdoor): با درجهی حفاظت IP بالاتر (مثلاً IP54 و بالاتر)، ضدآب و مقاوم در برابر گرد و غبار؛ مخصوص نصب در فضای باز و نمای بیرونی.
انواع تابلو بر اساس نحوه قرارگیری
از نظر نحوهی قرارگیری سه نوع رایج داریم که هرکدام برای شرایط خاصی مناسباند:
| | |
| داخل دیوار قرار میگیرد، ظاهر مرتبتر | ساختمانهای در حال ساخت که زیبایی مهم است |
| روی دیوار نصب میشود، نصب و دسترسی آسان | ساختمانهای آماده و نصب سریع/کمهزینه |
| روی زمین قرار میگیرد، ظرفیت بالا | پروژههای بزرگ با تعداد کنتور زیاد |
تفاوت تابلو کنتور برق خانگی تک فاز و سه فاز
تابلو کنتور برق خانگی تکفاز برای مصارف معمولی خانگی طراحی شده و ابعاد کوچکتری دارد. تابلوی سهفاز فضای بیشتری برای کنتور سهفاز و کلیدهای چهار پل نیاز دارد و معمولاً برای واحدهای پرمصرف، مغازهها و کارگاهها استفاده میشود.
اگر مطمئن نیستید انشعاب شما تکفاز است یا سهفاز، از روی قبض برق یا کنتور فعلی میتوانید تشخیص دهید؛ انتخاب اشتباه باعث عدم تایید اداره برق و دوبارهکاری میشود.
انتخاب تابلو کنتوری بر اساس تعداد واحدهای ساختمان
برای یک واحد مسکونی، تابلوی تککنتوری کافی است. در ساختمانهای چند واحدی باید تابلوی چند کنتور با ظرفیت متناسب انتخاب شود. یک راهنمای سریع:
همیشه یک ظرفیت خالی برای برق مشاعات (روشنایی راهپله، آسانسور، پمپ) در نظر بگیرید.
تابلو کنتوری توکار، روکار یا ایستاده؛ کدام گزینه مناسبتر است؟
اگر زیبایی و پنهان بودن تابلو برایتان مهم است و در مرحلهی ساخت هستید، توکار بهترین گزینه است. اگر ساختمان آماده است و نصب سریع و کمهزینه میخواهید، روکار مناسبتر است. برای پروژههای بزرگ با تعداد کنتور بالا، تابلوی ایستاده انتخاب حرفهای است. اگر بین این سه مردد هستید، تعداد کنتور و مرحلهی ساختوساز را به کارشناسان ما بگویید تا دقیق راهنماییتان کنند.
تابلو کنتور برق استاندارد چه ویژگیهایی دارد؟
تابلوی استاندارد باید این ویژگیها را داشته باشد تا هم ایمن باشد و هم توسط بازرس اداره برق تأیید شود:
- ورق باکیفیت و ضدزنگ با رنگ کورهای مقاوم
- محل مناسب برای پلمب اداره برق
- ریل استاندارد (DIN) برای نصب کلیدهای محافظ
- درجهی حفاظت IP متناسب با محل نصب
- ابعاد منطبق با استاندارد توزیع برق منطقه
سوالات متداول
- آیا تابلو کنتوری را باید حتماً از برند خاصی بخریم؟
برند مهم است اما مهمتر از آن مطابقت تابلو با استاندارد اداره برق منطقهی شماست. پیش از خرید، مشخصات مورد تأیید توزیع برق محل را بپرسید.
- تفاوت اصلی تابلوی فلزی و پلاستیکی در چیست؟
تابلوی فلزی مقاومتر و مناسب فضای بیرونی و پروژههای بزرگ است؛ تابلوی پلاستیکی سبک، عایق و ارزانتر است و بیشتر برای فضای داخلی کاربرد دارد.
- برای یک آپارتمان 8 واحدی چه تابلویی لازم است؟
یک تابلوی کنتوری 8 واحدی بههمراه یک ظرفیت اضافه برای برق مشاعات؛ بسته به فضای نصب میتوانید توکار، روکار یا ایستاده انتخاب کنید.
- درجهی حفاظت IP برای تابلوی حیاط یا فضای باز چقدر باشد؟
برای فضای باز حداقل IP54 توصیه میشود تا در برابر پاشش آب و گرد و غبار مقاوم باشد؛ در مناطق پرباران IP بالاتر بهتر است.
- آیا میتوانم کلید محافظ جان را داخل تابلو کنتوری نصب کنم؟
بله، در تابلوهای ترکیبی فضای مخصوص کلید محافظ جان و کلید مینیاتوری پیشبینی شده است؛ در غیر این صورت باید تابلوی توزیع جداگانه داشته باشید.
- ابعاد تابلو کنتوری استاندارد چقدر است؟
ابعاد بسته به تعداد کنتور و استاندارد اداره برق هر شهر متفاوت است؛ بهترین کار استعلام از توزیع برق منطقه پیش از خرید است.
- تابلوی توکار بهتر است یا روکار؟
توکار ظاهر مرتبتری دارد و مناسب مرحلهی ساخت است؛ روکار نصب سریعتر و دسترسی آسانتری دارد و برای ساختمان آماده مناسبتر است.
- آیا نصب تابلو کنتوری نیاز به تأییدیه دارد؟
بله، اداره برق هنگام نصب انشعاب، تابلو را از نظر استاندارد و محل پلمب بررسی و تأیید میکند؛ به همین دلیل انتخاب تابلوی استاندارد مهم است.
- برای مغازه چه تابلویی مناسب است؟
معمولاً تابلوی تککنتوری (تکفاز یا سهفاز بسته به مصرف) کافی است؛ برای مصارف سنگینتر تابلوی سهفاز انتخاب کنید.
- چطور بفهمم انشعابم تکفاز است یا سهفاز؟
روی کنتور و قبض برق نوع انشعاب درج شده است؛ کنتور سهفاز معمولاً سه فاز ورودی و آمپر بالاتری دارد. در صورت تردید از کارشناسان ما بپرسید.
تسلاکالا و تابلو برق خانگی
تابلوهای برق خانگی انواع مختلفی دارند که با توجه به نوع استفاده از آن در ساختمانهای مسکونی، میتوان از تک کنتوری تا چند کنتوری استفاده نمود. کارشناسان فروش و متخصصین تسلا کالا در زمینه طراحی، تولید و نصب هرگونه تابلوهای برق خانگی اطلاعات کامل و جامعی دارند، که میتوانند در اختیار شما مهندسین گرامی قرار دهند.
همچنین تسلاکالا در زمینه تابلوهای برق سفارشی و سایر تجهیزات برق صنعتی نیز فعالیت میکند. سفارشات شما در هر سایز و ابعاد و کمترین زمان ممکن ساخته میشود و در سریعترین زمان ممکن به صورت ایمن برای شما عزیزان فرستاده میشود.
